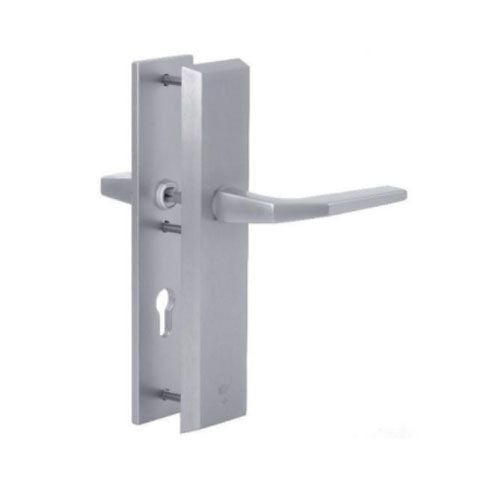

Qualität verkauft sich, Dieckmann Alpha, Dieckmann deutsche Zuverlässigkeit!< /h2>
- Kernzugschutz von Dieckmann Alpha, damit der Zylinder optimal vor Einbruch geschützt ist
- Anwendbar für Holz-, Kunststoff- oder Metalltüren
- SKG***-zertifiziert
- Hochwertige Sicherheitsbeschläge aus massivem Aluminium, deutsche Qualität
- Sehr stabile, abgerundete Schilde aus gebürstetem Edelstahl
- Die äußere Abschirmung ist 15 mm dick. Die innere Abschirmung ist 6 mm dick (außen blind, innen 3 Schrauben sichtbar)
- Schilde mit einer Höhe von 240 mm und einer Breite von 52 mm (auch in der XXL-Version erhältlich, wenn Sie alte Löcher abdecken müssen)
- Einfache Montage mit der mitgelieferten Schablone, siehe Installationsanleitung unten
- Qualität für den Nichtwohnbau, Büros und öffentliche Gebäude
- Sehr hohe Korrosionsbeständigkeit
- Verfügbar für alle Türstärken, Standard 35–45 mm
- Verfügbar in PC 55, PC 72 und PC 92
- Deutsche Qualität, 5 Jahre Garantie
- Sie werden mit einer „gehärteten Stahlplatte“ geliefert. Die PC-Aussparung ist innen und die Befestigungslaschen außen mit einer „gehärteten Stahlplatte“ versehen (um ein Durchstechen der Schrauben der Beschläge von außen zu verhindern). Von außen sieht man diese Stahlplatten zwar nicht, aber sie sorgen dafür, dass dieser Aluminium-Sicherheitsbeschlag wesentlich sicherer ist als seine Gegenbeschläge ohne diese gehärteten Stahlplatten.
- Ausgestattet mit „Kernziehschutz“, der Manipulationen durch Herausziehen des Kerns oder Abbrechen des Profilzylinders verhindert. Das Kernziehteil ist so konzipiert, dass es auf jeder Art von Euro-Profilzylindern (fast allen Standardzylindern) verwendet werden kann. Er verfügt über eine federnde Konstruktion, so dass er unabhängig von der Marke immer gegen das Zylindergehäuse gedrückt wird und somit bei der Benutzung des Schlüssels nicht behindert wird.
- Schönes, schlichtes Design in der Türbeschlagslinie Dieckmann Alpha
Was ist ein Kernzugschutz?
Dieses Modell ist mit einem „Kernziehschutz“ ausgestattet, der Manipulationen durch Herausziehen des Kerns oder Abbrechen des Profilzylinders verhindert. Das Kernzugteil ist so konzipiert, dass es auf jeder Art von Euro-Profilzylindern verwendet werden kann. Er ist federnd konstruiert, so dass er immer gegen das Zylindergehäuse gedrückt wird und somit unabhängig von der Marke bei der Benutzung des Schlüssels nicht behindert wird.
Mit diesem Diekmann-Sicherheitsbeschlag mit Kernziehschutz erhalten Sie deutsche Qualität. Dieser Beschlag ist auf optimale Sicherheit ausgelegt und entspricht daher den neuesten PKVW-Anforderungen und ist SKG *** zertifiziert. Das bedeutet, dass die Beschläge eine hohe Einbruchhemmung aufweisen – sehen Sie sich die Türbeschlagslinie Dieckmann Alpha an.
Montage Dieckmann Sicherheitsbeschläge Hocker/Hocker
Griff-/Hockerbeschläge werden hauptsächlich für Hintertüren, Scheunentore und Tore verwendet. Der Beschlag verfügt außen und innen über einen Griff, mit dem Sie die Tür öffnen können.
Schritt 1: Überprüfen Sie zunächst, ob Sie den richtigen Typ mit den richtigen Abmessungen haben
- Entspricht das Modell dem, was wir für die Tür benötigen, also Griff/Griff oder Griff/Griff?
- Ist die PC-Größe korrekt (PC 55, PC 72 oder PC92)?
- Ist die Türstärke korrekt? Wir haben ein Set für Türstärken von 37 bis 42 mm und ein Set für Türstärken von 52 bis 57 mm (andere Stärken auf Anfrage per E-Mail möglich)
- Ist die Zylinderlänge in der Tür korrekt? Der Zylinder muss an der Außenseite der Tür mindestens 12 mm und maximal 17 mm überstehen, außerdem muss der Zylinder an der Innenseite der Tür mindestens 5 mm und maximal 10 mm überstehen (Innenschild ist 6). mm dick)
Schritt 2: Tatsächliche Installation von Hocker/Hockerbeschlägen
- Das Schloss ist bereits in der Tür, falls dies nicht der Fall ist, setzen Sie zunächst das Schloss ein und schrauben Sie es richtig fest
- Setzen Sie dann den Zylinder in das Schloss ein und achten Sie darauf, dass er mindestens 12 und höchstens 17 mm und mindestens 5 und höchstens 10 mm aus der Tür herausragt.
- Sie schrauben den Zylinder mit der Zylinderschraube fest
- Du nimmst den dünnen Innenschild aus der Schachtel.
- Sie stecken den weißen Nylonring in das Kurbelloch und stecken dann die Kurbel durch dieses Loch.
- Führen Sie nun den quadratischen Griffstift in das Griffloch des Schlosses ein und schieben Sie den Schutzschild vorsichtig gegen die Tür, sodass der Griff an Ort und Stelle ist und der Zylinder ebenfalls durch den Schutzschild geführt wird.
- Markieren Sie nun die 3 Schraubenlöcher an der Tür, wiederholen Sie dies auf der anderen Seite der Tür, sodass Sie auf beiden Seiten 3 Löcher markiert haben
- Sie entfernen den Griff mit Vierkantstift, den Zylinder und das Schloss von der Tür
- Sie bohren nun die Löcher mit einem 10-mm-Bohrer an den markierten Stellen von beiden Seiten bis zur Mitte (Herz) der Tür
- Sie reinigen das Schlossloch gründlich und tauschen Schloss und Zylinder aus. Schrauben Sie es wieder fest
- Schieben Sie nun die Kernzugrosette an der Außenseite der Tür über den Zylinder und drücken Sie diese fest gegen den Zylinder
- Schieben Sie nun den Außenschild mit dem Griff, an dem der Vierkantstift befestigt ist, auf die Tür, der Schild gleitet mit dem Vierkantstift durch das Schloss und über die Kernzugrosette.
- BITTE BEACHTEN SIE, dass das Verschieben des Außenschilds leicht sein muss, es muss sauber gegen die Tür gleiten, ohne zu stark zu drücken. Wenn dies nicht einfach ist, schauen Sie, wo es festklemmt, und stellen Sie sicher, dass es dort Platz hat, damit es ohne Festklemmen passt.
- Verschrauben Sie nun das 6 mm dicke Innenschild von innen mit den 3 mitgelieferten Schrauben. Achten Sie darauf, dass Sie es gerade halten, dass es nicht hängen bleibt und schrauben Sie es fest, aber fest an.
- Führen Sie dann den weißen Nylonring in das Kurbelloch ein und drücken Sie die Kurbel anschließend fest an
- Sie sind nun an dem Punkt angelangt, an dem Sie testen müssen, ob Kurbel und Zylinder ordnungsgemäß funktionieren. Senken Sie den Griff ab, der Riegel sollte sich nun leicht öffnen lassen, ohne hängen zu bleiben, das machen Sie auch mit dem Zylinder, er sollte sich leicht drehen lassen. Wenn es nicht richtig funktioniert, lösen Sie die Schrauben ein wenig und schieben Sie die Schilde, bis sie einwandfrei funktionieren. Ziehen Sie die Schrauben dann wieder fest
- Nun schrauben Sie den Hocker mit dem mitgelieferten Inbusschlüssel auf den Vierkantstift. Fassen Sie den Griff an der Außenseite der Tür mit dem festen Stift fest an und drücken Sie ihn gegen die Tür. Nehmen Sie nun den losen Innengriff und drücken Sie ihn fest gegen die Tür und ziehen Sie die Inbusschraube fest, so wird ein Spiel am Griff verhindert.
- Überprüfen Sie noch einmal, ob alles richtig funktioniert, dann sind Sie fertig
Sollten bei der Installation Probleme auftreten, kontaktieren Sie uns bitte und wir werden versuchen, Ihnen das Problem so gut wie möglich zu erklären
